英国公司成功研发可溶性电路板，或将解决电子废弃物问题

据IT之家8月1日消息，电子产品在报废后，其内部的电路板通常会通过大型粉碎机进行切割处理，随后通过磁力、水洗和焚烧等方式，提取出其中的特定金属和矿物。然而，由于电路板本身主要由玻璃纤维和环氧树脂制成，这些材料在被切割后并没有高价值，因此往往被视为废物处理掉，填埋、焚烧或堆积起来。这种处理方式不仅造成了资源的浪费，还对环境造成了污染的影响。这些被遗弃的材料中含有有毒物质，在填埋场或焚烧时可能会释放出有害气体，对生态环境和人体健康带来潜在危害。因此，对于废旧电子产品中的电路板进行高效回收和环保处理，是解决资源浪费和环境污染问题的关键措施之一。未来，有望开发出更多高效、环保的回收技术，以最大限度地利用这些废旧电子产品的资源价值，实现循环利用，减少对环境的不良影响。

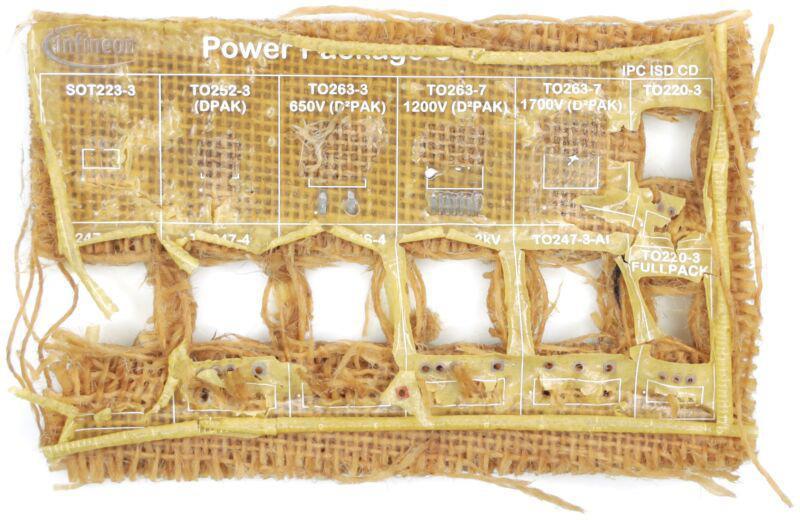

为了解决这个问题，英国的 Jiva Materials 公司研发出了一种名为 Soluboard 的可溶解的电路板。这种电路板是由天然纤维包裹在一种无毒的聚合物中制成的，只要在 90 摄氏度左右的热水中浸泡 30 分钟，就可以分解，从而将原来焊接在电路板上的元器件完整地分离出来，便于回收利用。而剩下的纤维和聚合物则是无毒的、可堆肥的，不会对环境造成负担。

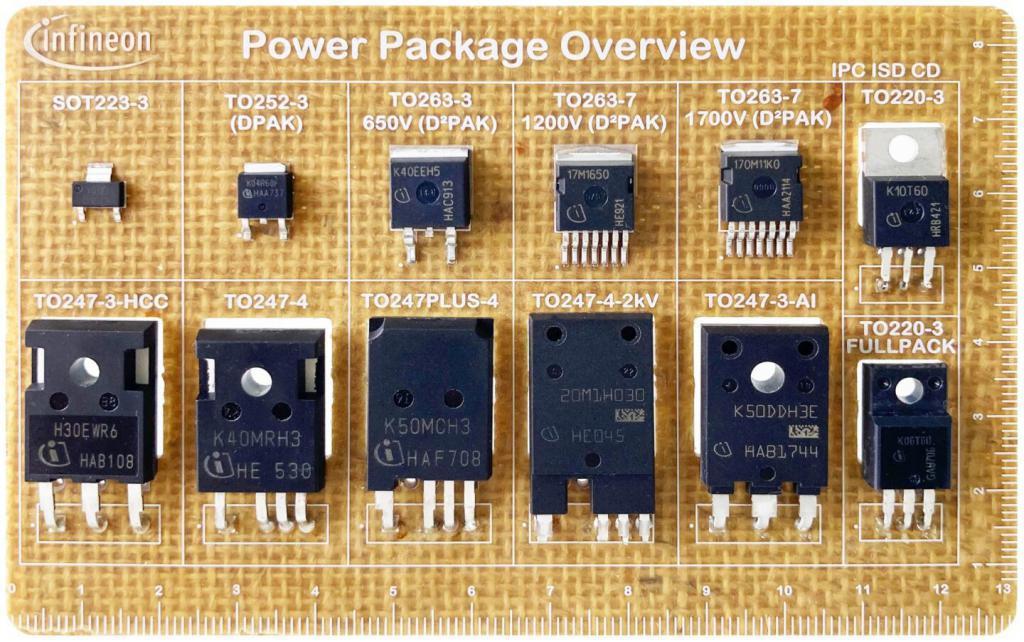

德国最大的半导体制造商英飞凌公司已经使用 Soluboard 技术制作了演示板，并且正在研究如何在使用寿命结束后回收利用 " 分立功率器件 "，以促进循环再利用，降低生产新器件的碳成本。英飞凌公司估计，使用 Soluboard 替代传统的 FR-4 电路板，可以将碳排放量降低 60%，或者说每平方米的电路板生产可以减少 10.5 公斤的碳和 620 克的塑料。考虑到每年全球生产的电路板有 180 亿平方米之多，这一技术具有很大的潜力。

IT 之家注意到，Soluboard 技术还曾经在美国得到过应用，华盛顿大学的研究人员与微软公司合作，设计了一款 " 环保鼠标 "，其核心就是使用 Soluboard 制作的电路板。该研究发现，嵌入式芯片的数据传输性能与传统电路板相当。而在电路板分解后回收的芯片，在烘箱中除去水分后，可以重新使用，不会出现性能下降。

当然，Soluboard 技术还需要在实际环境中进行更多的测试才能广泛应用。而且电子回收业是一个利润较低的行业，可能不会从可溶解电路板中获得更多价值，但是任何能够减少塑料使用、更容易分解的电子技术进步都值得关注。
